A1 - Hinged Support - gli Artigiani Digitaligli Artigiani Digitali

Tutti i Disegni sono la proprietà della GM Informatica
L’utilizzo è ad esclusivo uso didattico

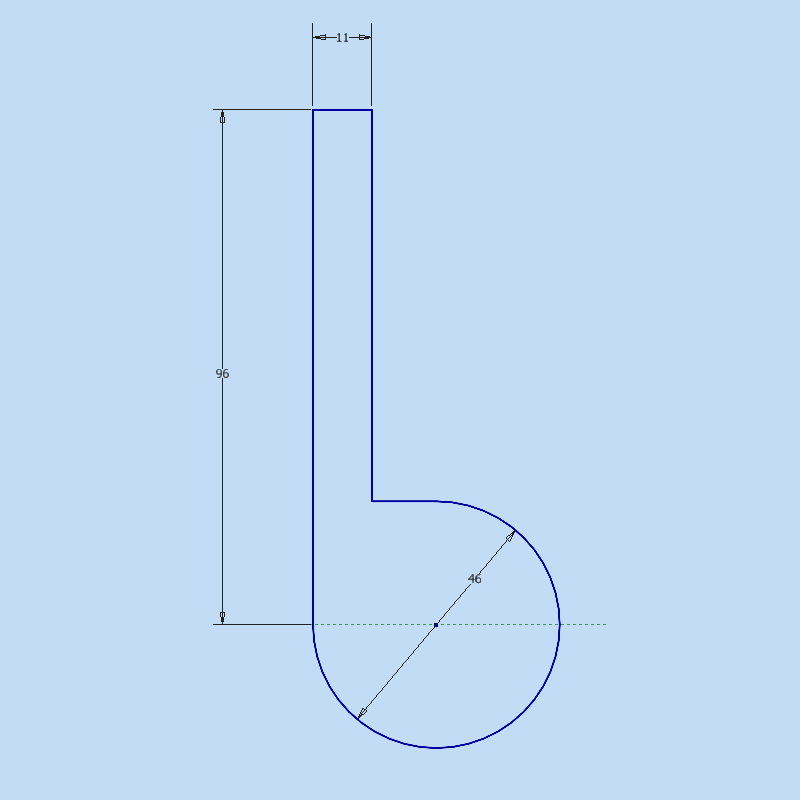

Domanda 1 ~ Part 1 ~	Creare una nuova parte Disegnare sul piano YZ il profilo qui a lato

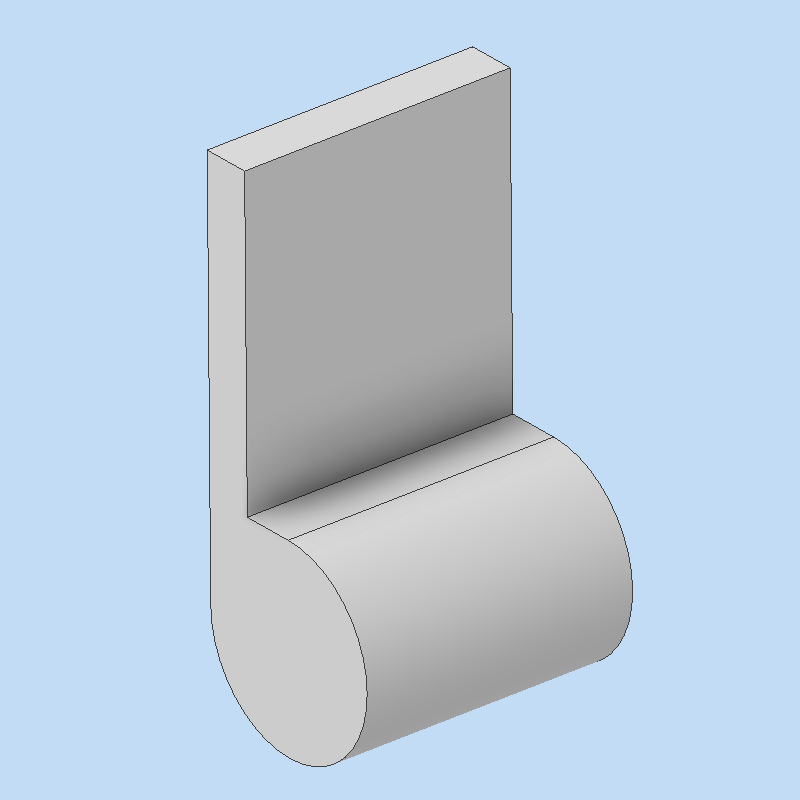

Domanda 2 ~ Part 1 ~	Estrudi lo schizzo in direzione X+ di 64 mm
Domanda 3 ~ Part 1 ~	Disegnare sul piano YZ un cerchip di dia. 28 mm concentrico al cilindro del solido estruso
Domanda 4 ~ Part 1 ~	Tagliare per tutta la profondità il cerchio dello schizzo
Domanda 5 ~ Part 1 ~	Sullo spigolo perpendicolare creato tra il parallelepipedo e il cilindro, creare un raccordo di raggio 12 mm

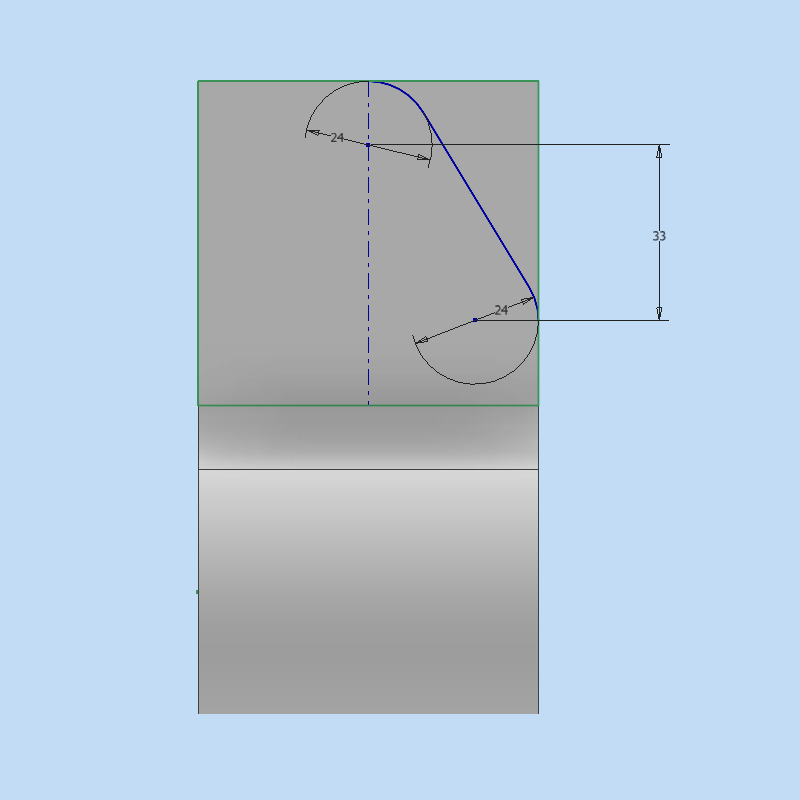

Domanda 6 ~ Part 1 ~	Creare, sulla faccia frontale del parallelepipedo, il profilo qui a lato
Domanda 7 ~ Part 1 ~	Tagliare la zona esterna dello schizzo, come da figura

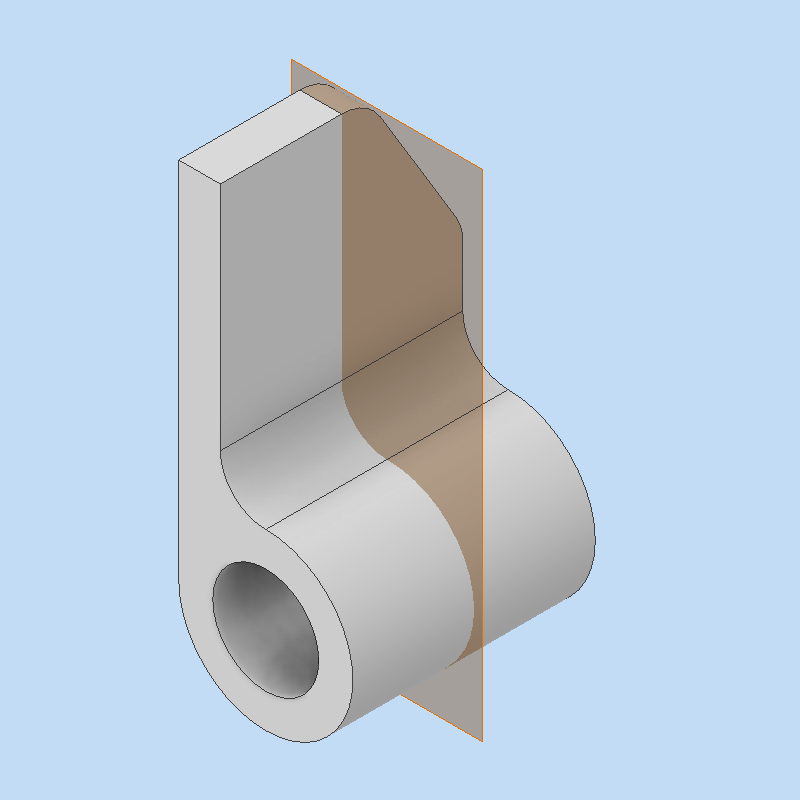

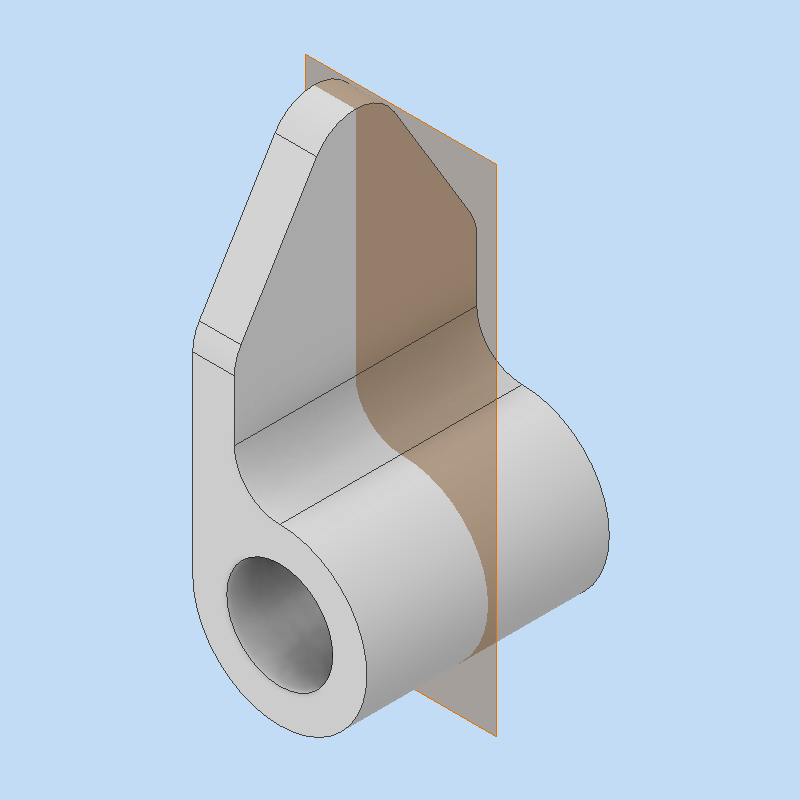

Domanda 8 ~ Part 1 ~	Creare un piano a metta del solido

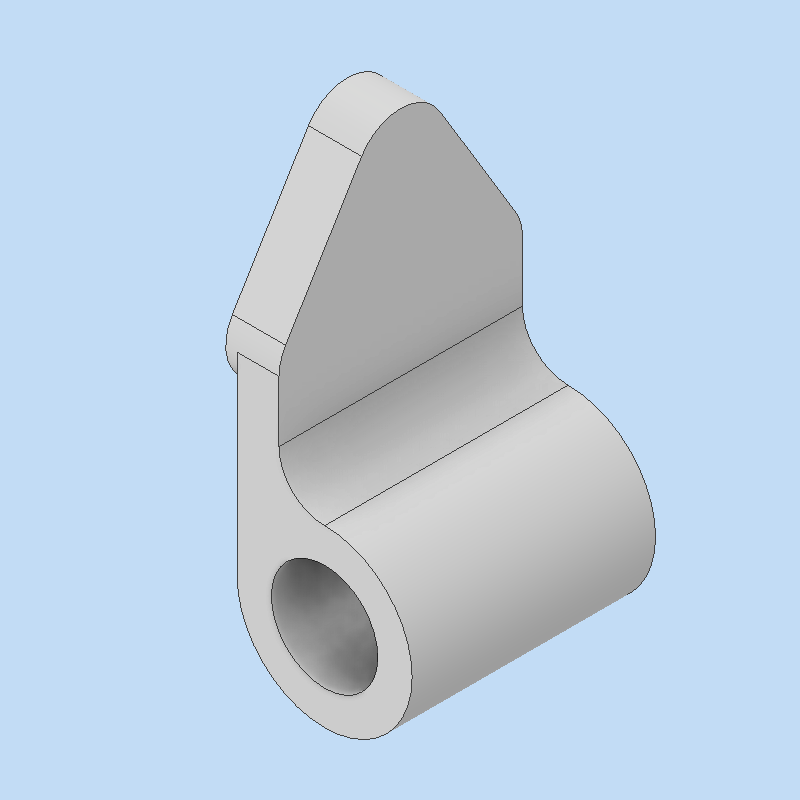

Domanda 9 ~ Part 1 ~	Specchiare la lavorazione di taglio, come da figura a lato
Domanda 10 ~ Part 1 ~	Creare, sulla faccia frontale del parallelepipedo, il profilo qui a lato
Domanda 11 ~ Part 1 ~	Estrudere lo schizzo in direzione Z- di 14 mm

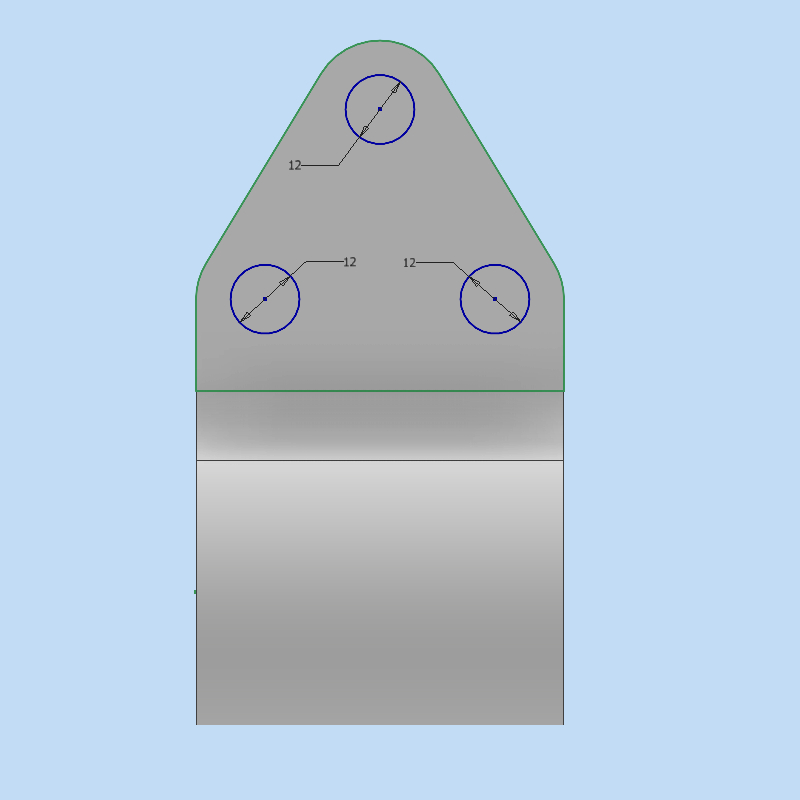

Domanda 12 ~ Part 1 ~	Creare, sulla faccia frontale del parallelepipedo, il profilo qui a lato

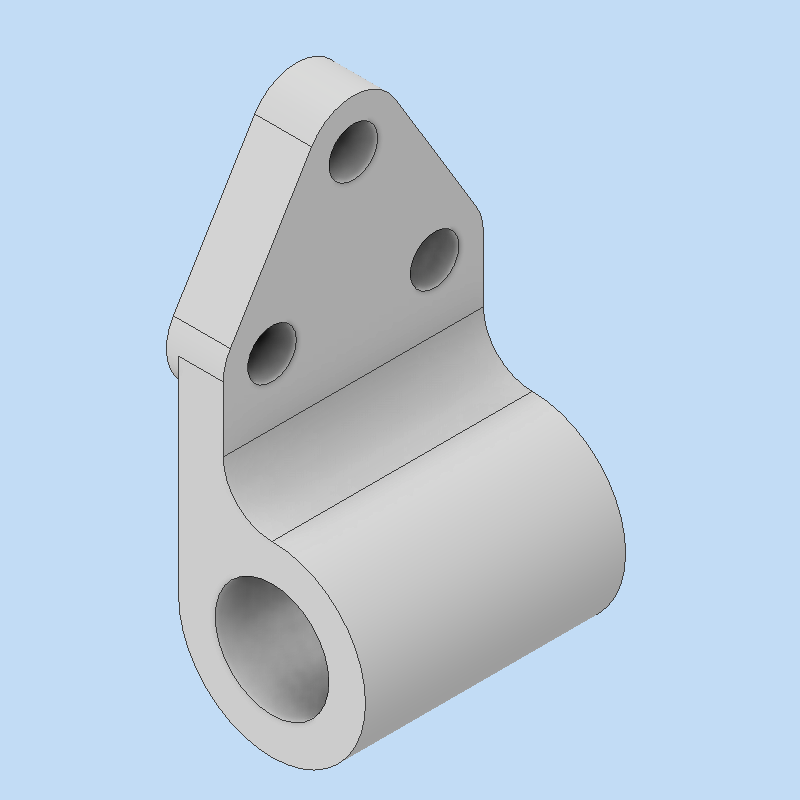

Domanda 13 ~ Part 1 ~	Estrudere lo schizzo in direzione Z- in modo che i tre fori siano passanti

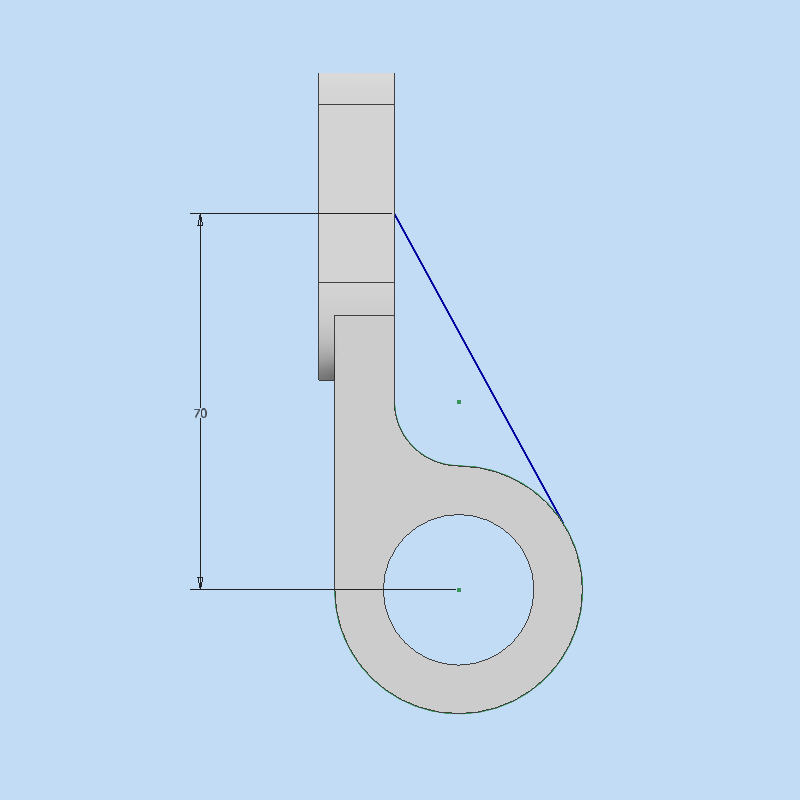

Domanda 14 ~ Part 1 ~	Sul piano di mezzo precedentemente creato, disegnare lo schizzo della nervatura qui di lato
Domanda 15 ~ Part 1 ~	Estrudere la nervatura in modo simmetrico rispetto al piano, con uno spessore complessivo di 5 mm
Domanda 16 ~ Part 1 ~	Applicare il colore “Rosso” al solido

	SALVARE IL FILE CON IL NOME	A1P1

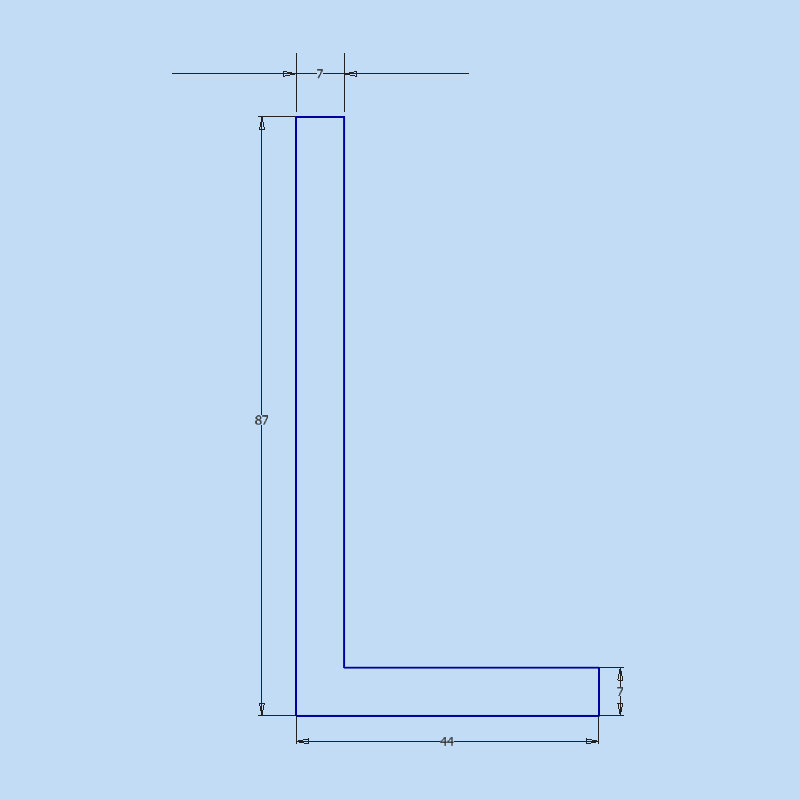

Domanda 17 ~ Part 2 ~	Creare una nuova parte Realizzare sul piano YZ uno schizzo come riportato in figura

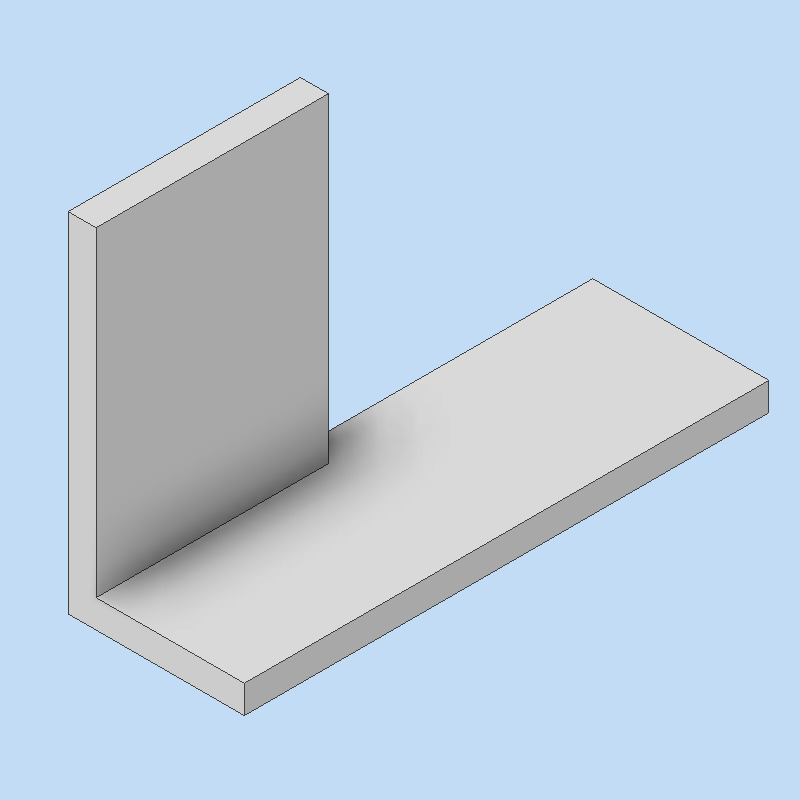

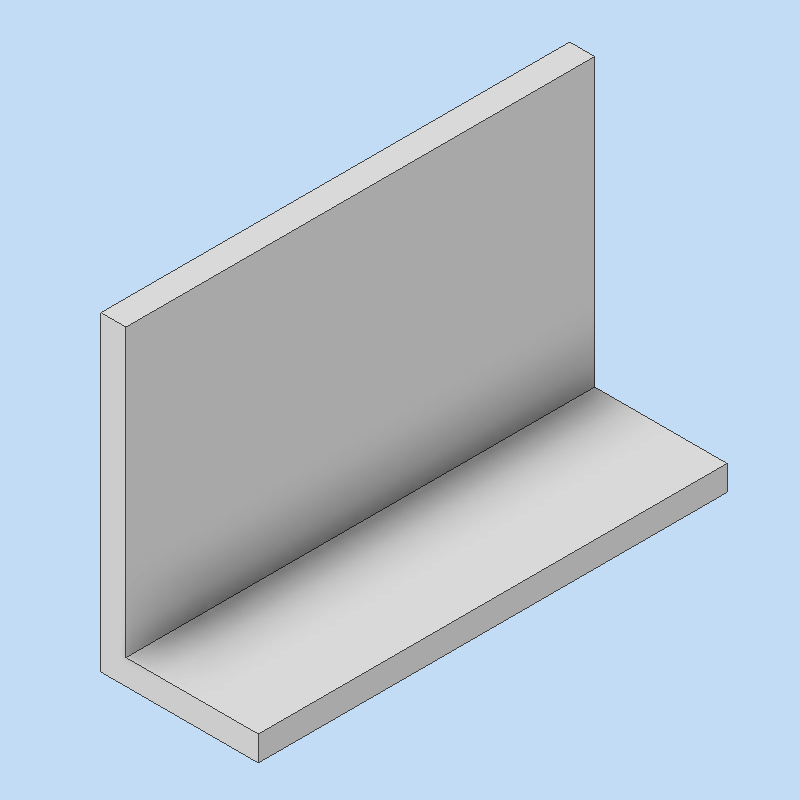

Domanda 18 ~ Part 2 ~	Estrudere lo schizzo in direzione X+ di 131 mm
Domanda 19 ~ Part 2 ~	Sulla faccia frontale del parallelepipedo verticale, disegnare lo schizzo rafigurato qui a lato
Domanda 20 ~ Part 2 ~	taglia la l’area di destra dello schizzo, come rafigurato qui di lato

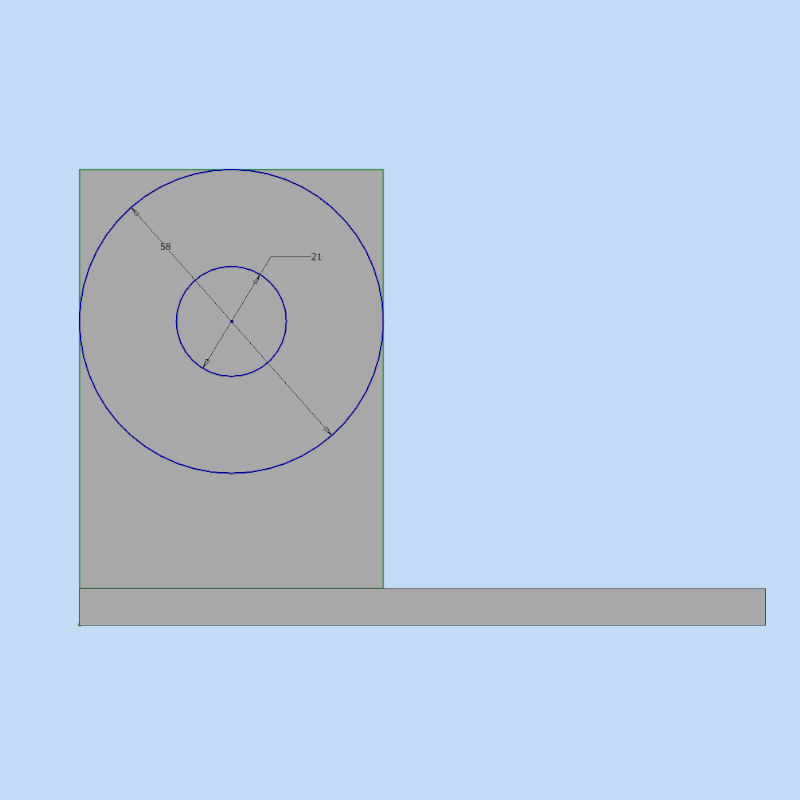

Domanda 21 ~ Part 2 ~	Sulla faccia forntale della parte rimanente verticale, disegnare due cerchi circoncentrici di diametri 58 mm e 21 mm, tangenti al rettangolo come da figura.

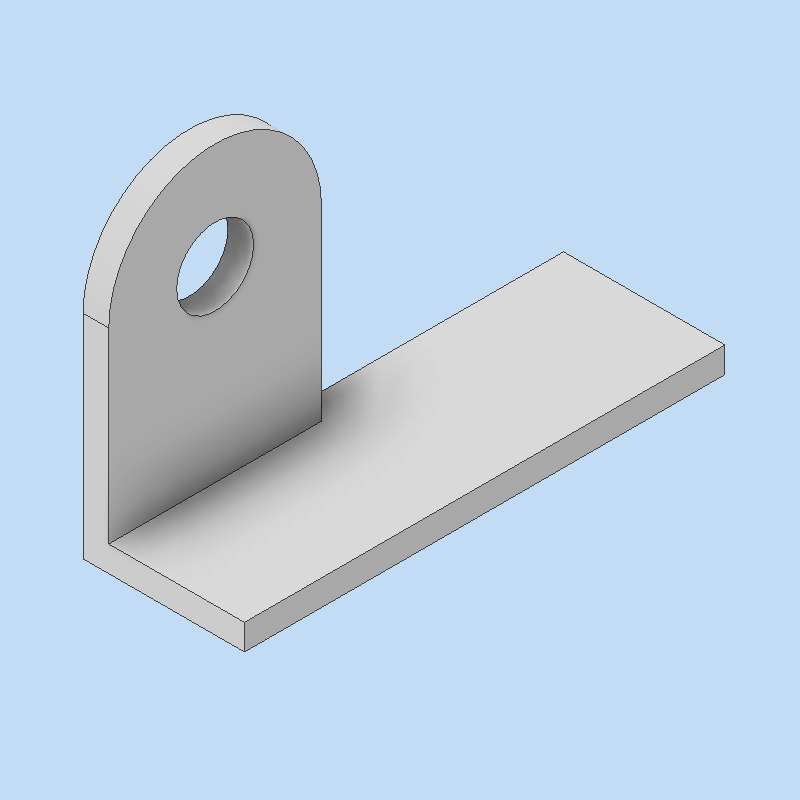

Domanda 22 ~ Part 2 ~	Tagliare la parte superiore e il foro centrale della schizzo in modo da arrotondare il parallelepipedo e creare un foro al suo interno

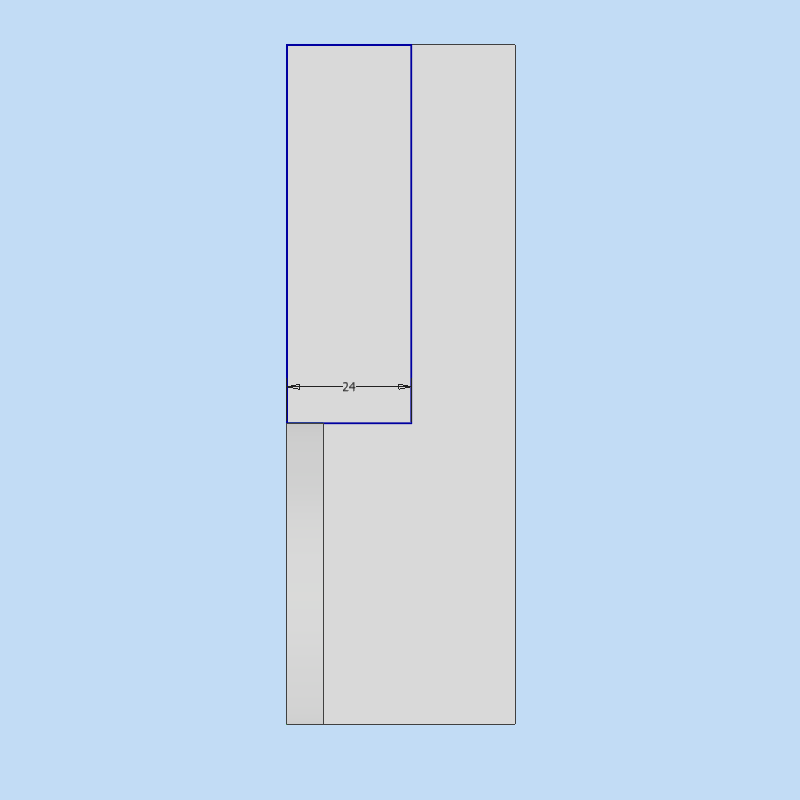

Domanda 23 ~ Part 2 ~	Sulla faccia superiore della base, creare lo schizzo qui a lato rafigurato
Domanda 24 ~ Part 2 ~	Tagliare via il rettangolo disegnato

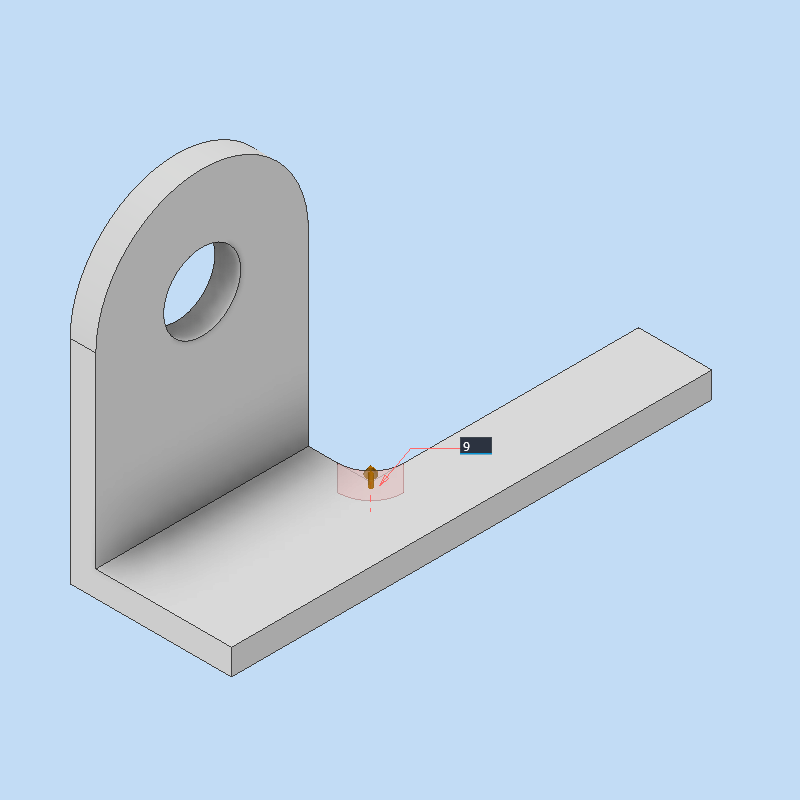

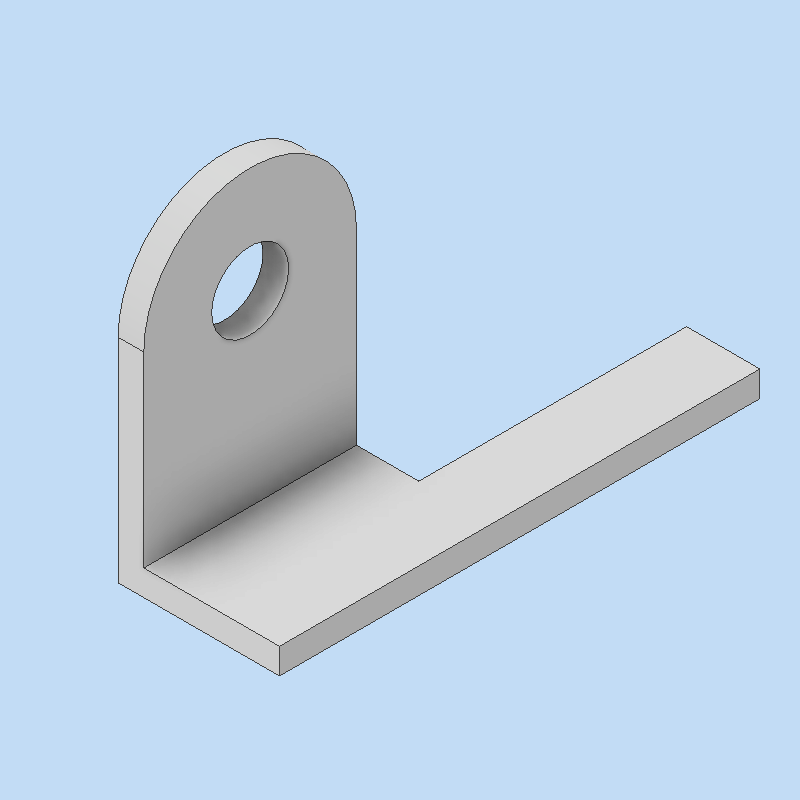

Domanda 25 ~ Part 2 ~	Sullo spigolo interno creare un raccordo di raggio 9 mm

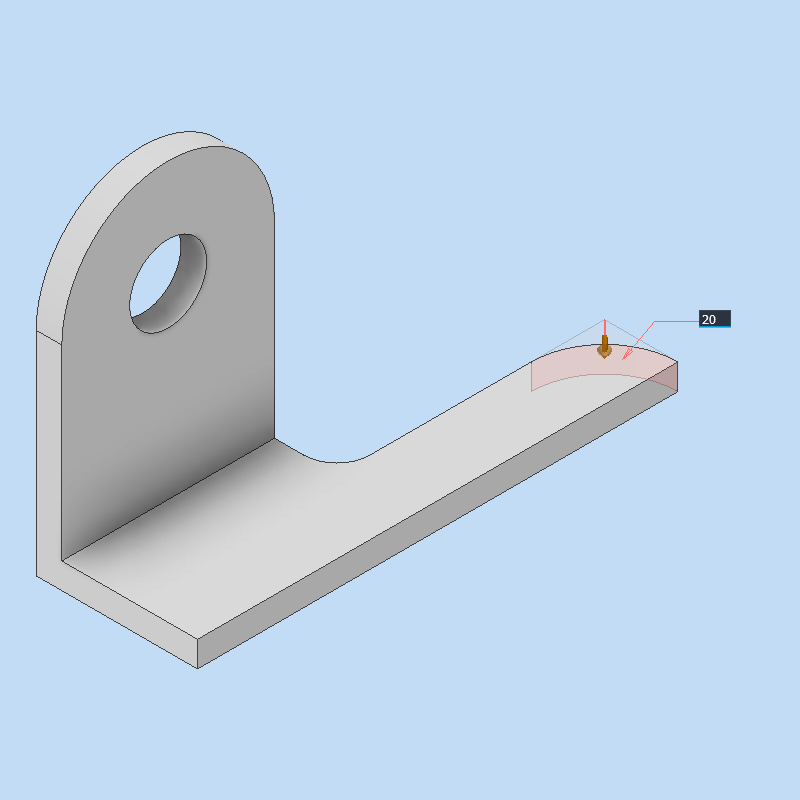

Domanda 26 ~ Part 2 ~	Sullo spigolo superiore del parallelepipedo, creare un raccordo di raggio 20 mm

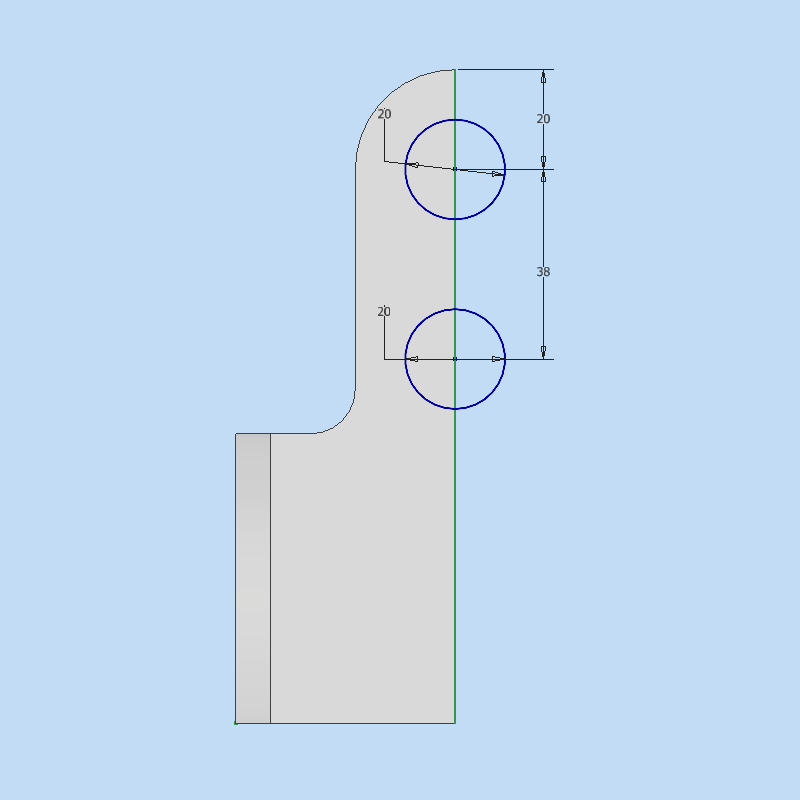

Domanda 27 ~ Part 2 ~	Sulla faccia superiore della base, creare lo schizzo qui a lato rafigurato

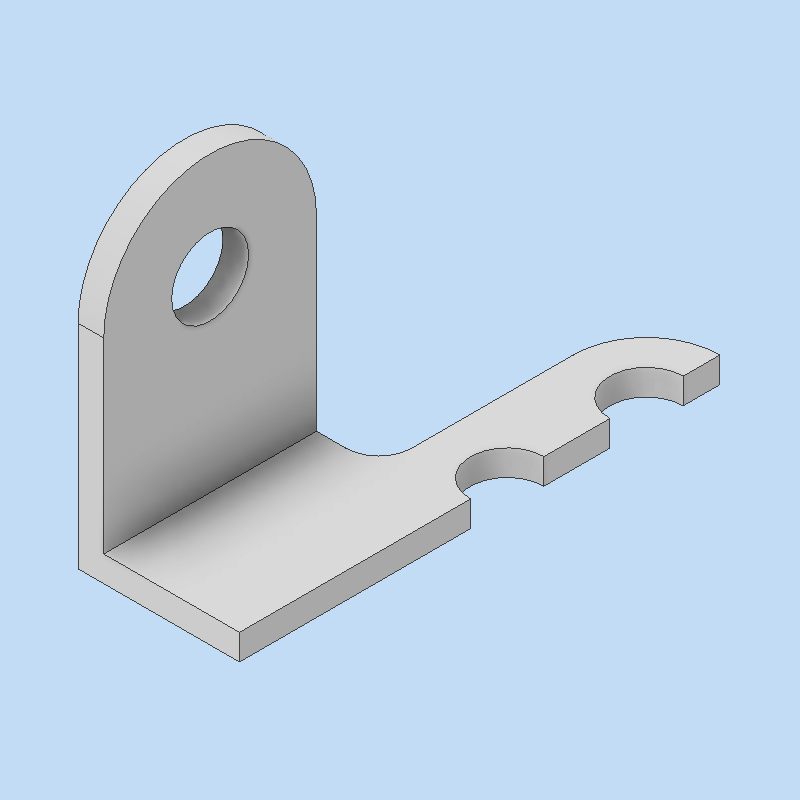

Domanda 28 ~ Part 2 ~	Tagliare i due cerchi in modo da creare due semi-fori

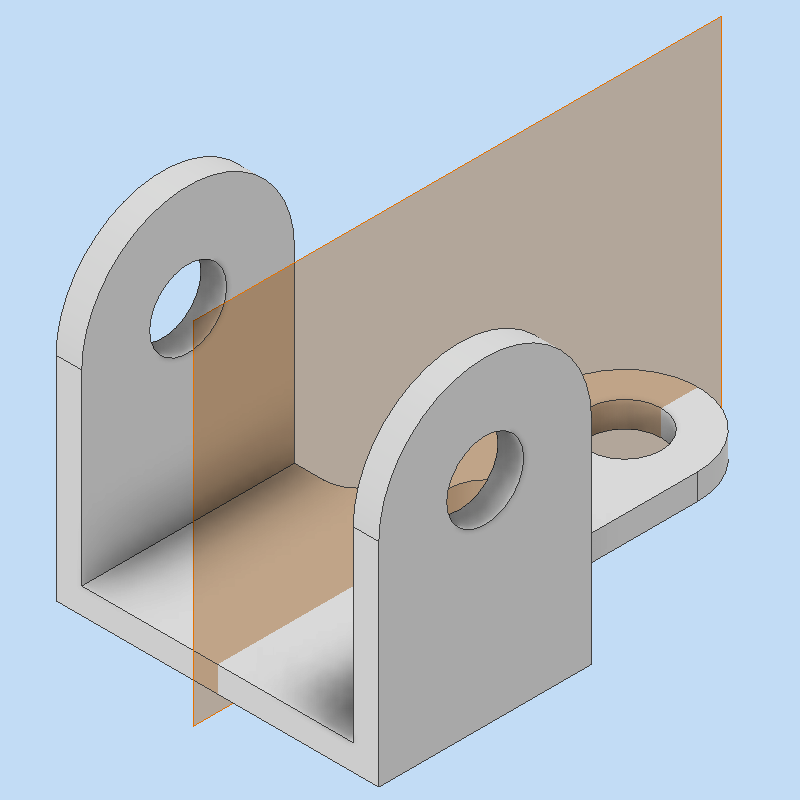

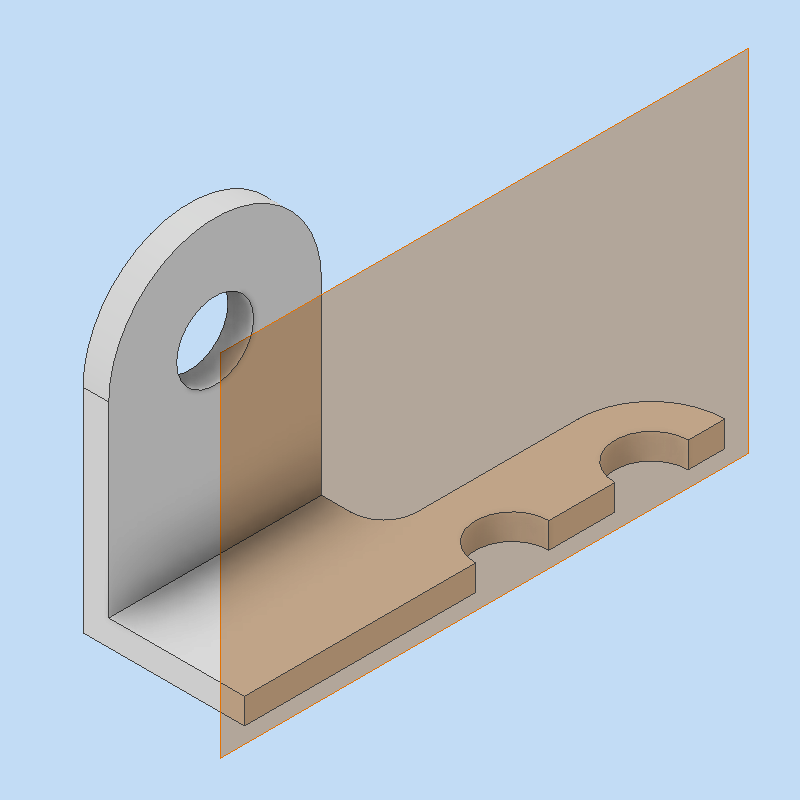

Domanda 29 ~ Part 2 ~	sulla faccia frontale della base, creare un piano

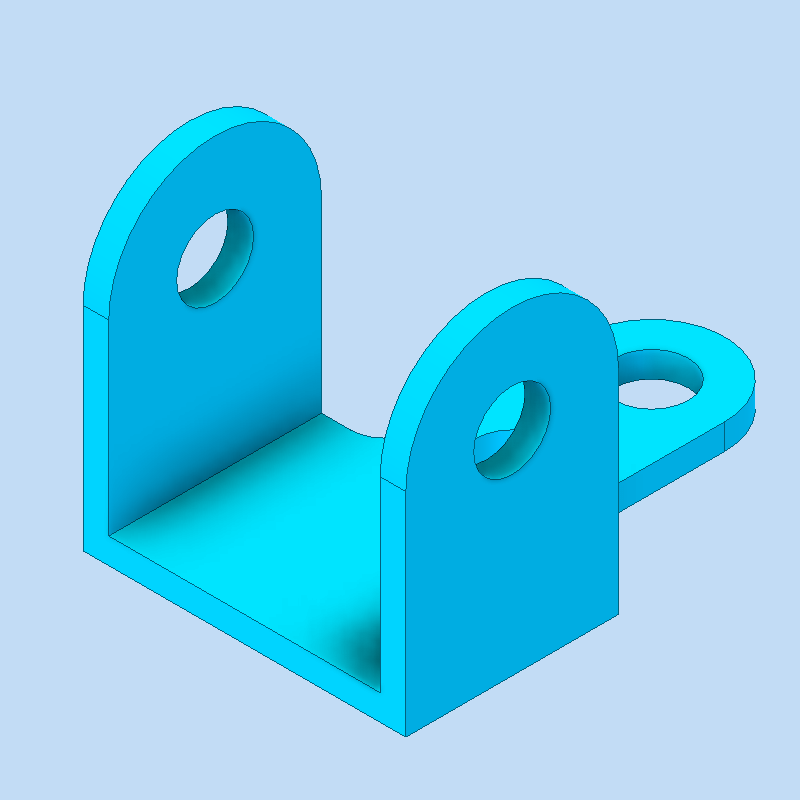

Domanda 30 ~ Part 2 ~	Usando il piano, specchiare il solido
Domanda 31 ~ Part 2 ~	Applicare al solido un colore “Azzuro”

	SALVARE IL FILE CON IL NOME	A1P2

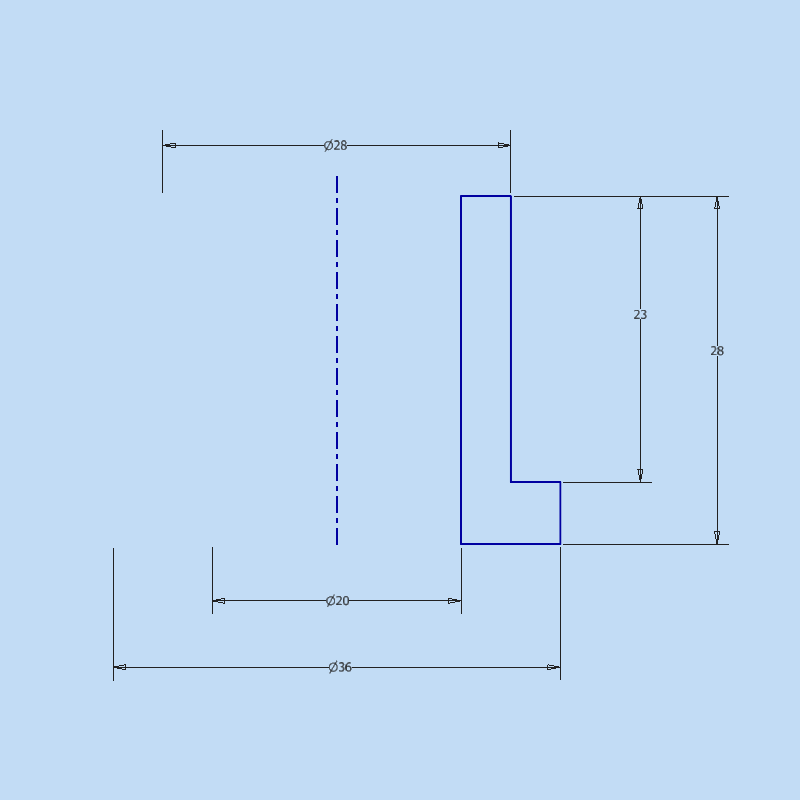

Domanda 31 ~ Part 3 ~	Creare una nuova parte Sul piano XY, lo schizzo COMPLETAMENTE vincolato con le dimensioni riportate in figura

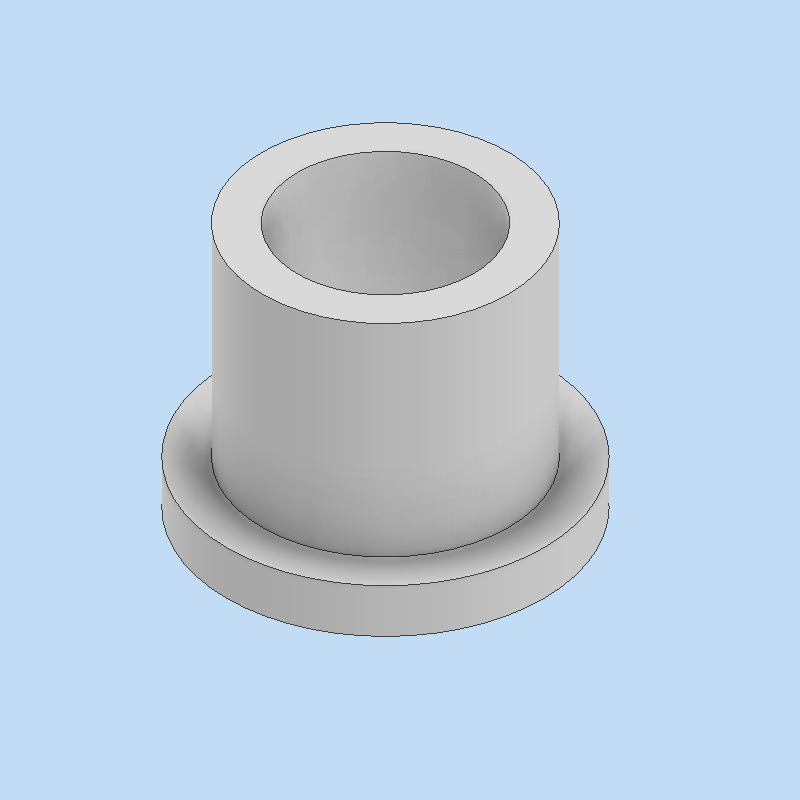

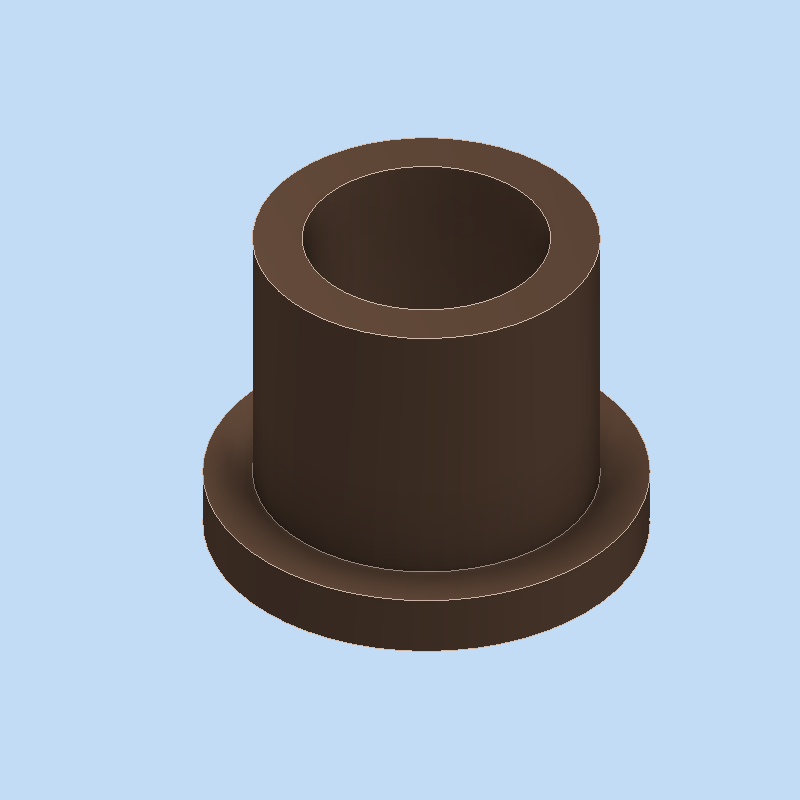

Domanda 32 ~ Part 3 ~	Realizzare un solido di rivoluzione (360°) come rappresentato in figura
Domanda 33 ~ Part 3 ~	Applicare al solido il colore “Bronzo”

	SALVARE IL FILE CON IL NOME	A1P3

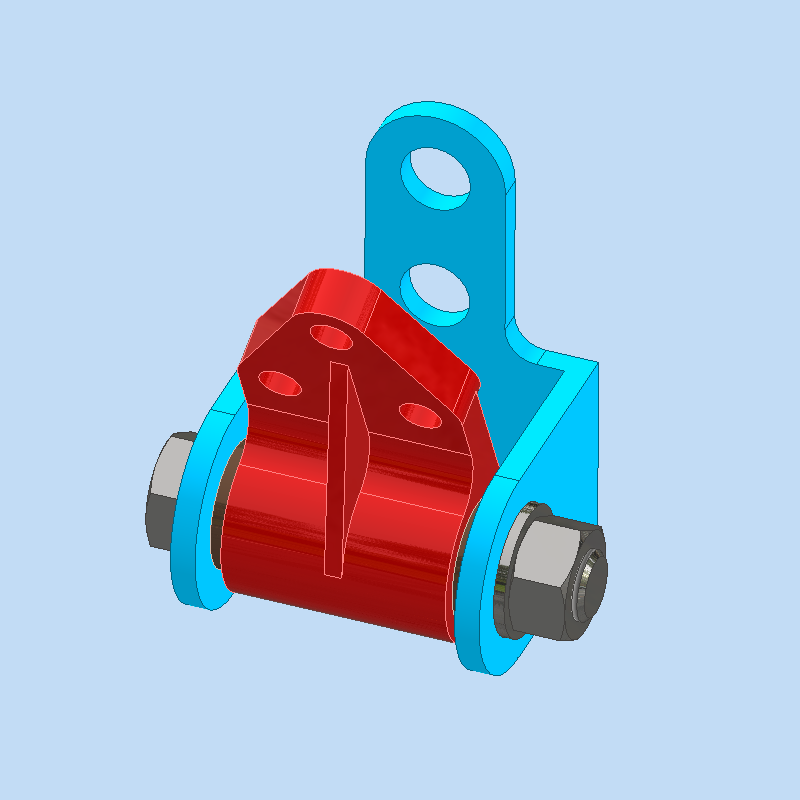

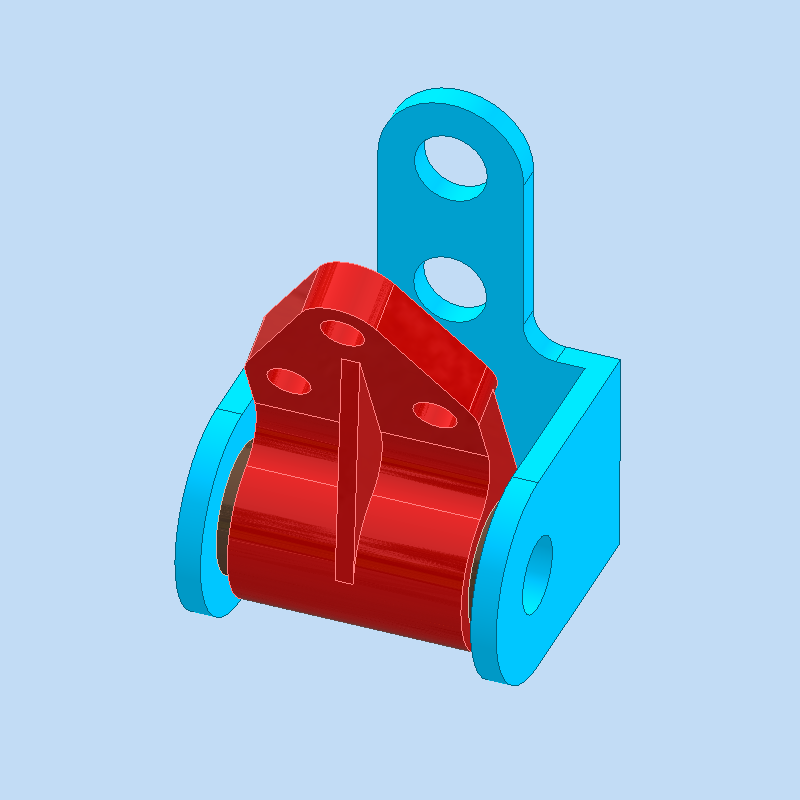

Domanda 34 ~ Assieme 1 ~	In un file assieme, inserire le seguenti parti: 1x A1P1 1x A1P2 2x A1P3 vincolare come da figura con la staffa, A1P1, fissa nello spazzio.
Domanda 35 ~ Assieme 1 ~	Nell’assieme, dal centro contenuti, importare le seguenti parti normalizzate: Bullone UNI 5739 – M20 x 110 Dado UNI 5588 – M20 Rondella UNI 6592 – 21 x 37 Vincolare al foro passante centrale a tutti gli elementi dell’assieme, come da figura

	SALVARE IL FILE CON IL NOME	A1-ASSIEME

	SALVARE IL FILE CHIUDERE IL PROGRAMMA

A1 – Hinged Support
