A2 – Caster wheel with bracket

Tutti i Disegni sono la proprietà della GM Informatica
L’utilizzo è ad esclusivo uso didattico

Domanda 1 ~ Part 1 ~	Creare una nuova parte Disegnare sul piano XY il profilo qui a lato
Domanda 2 ~ Part 1 ~	Estrudere il profilo di 10 mm rispetto alla direzione positiva di Z come in figura
Domanda 3a ~ Part 1 ~	Inserire un piano che taglia longitudinalmente la parte, al centro, come indicato nella figura seguente
Domanda 3b ~ Part 1 ~	Inserire un piano che taglia trasversalmente la parte, al centro, come indicato nella figura
Domanda 3c ~ Part 1 ~	Inserire, per mezzo dell’apposito comando, uno raccordo R10 come rappresentato in figura
Domanda 4a ~ Part 1 ~	Creare, per mezzo dell’apposito comando, uno specchio del raccordo rispetto al piano longitudinale, come rappresentato in figura Nel caso il programma non preveda lo specchio dei raccordi, effettuare il raccordo a mano
Domanda 4b ~ Part 1 ~	Specchiare i due raccordi di cui sopra rispetto al piano trasversale Nel caso il programma non preveda lo specchio dei raccordi, effettuare il raccordi a mano
Domanda 5a ~ Part 1 ~	Realizzare sulla faccia superiore del solido, centrato nell’origine del raccordo, un foro DIA10, profondità 10mm come rappresentato in figura
Domanda 5b ~ Part 1 ~	Creare una serie rettangolare di 4 fori con le distanze indicate nella figura
Domanda 6 ~ Part 1 ~	Realizzare un foro lamato DIA30, profondità 10mm sulla faccia superiore della parte come riportato in figura
	SALVARE IL FILE CON IL NOME	A2P1
Domanda 7a ~ Part 2 ~	Creare una nuova parte Realizzare sul piano XY uno schizzo come riportato in figura
Domanda 7b ~ Part 2 ~	Concludere lo schizzo ed effettuare una lavorazione di rivoluzione completa (360°) come in figura
Domanda 8a ~ Part 2 ~	Assegnare agli spigoli un raccordo R5 come rappresentato in figura
Domanda 8b ~ Part 2 ~	Creare uno specchio delle lavorazioni precedenti, rivoluzione e raccordi, rispetto al piano evidenziato nella figura
	SALVARE IL FILE CON IL NOME	A2P2

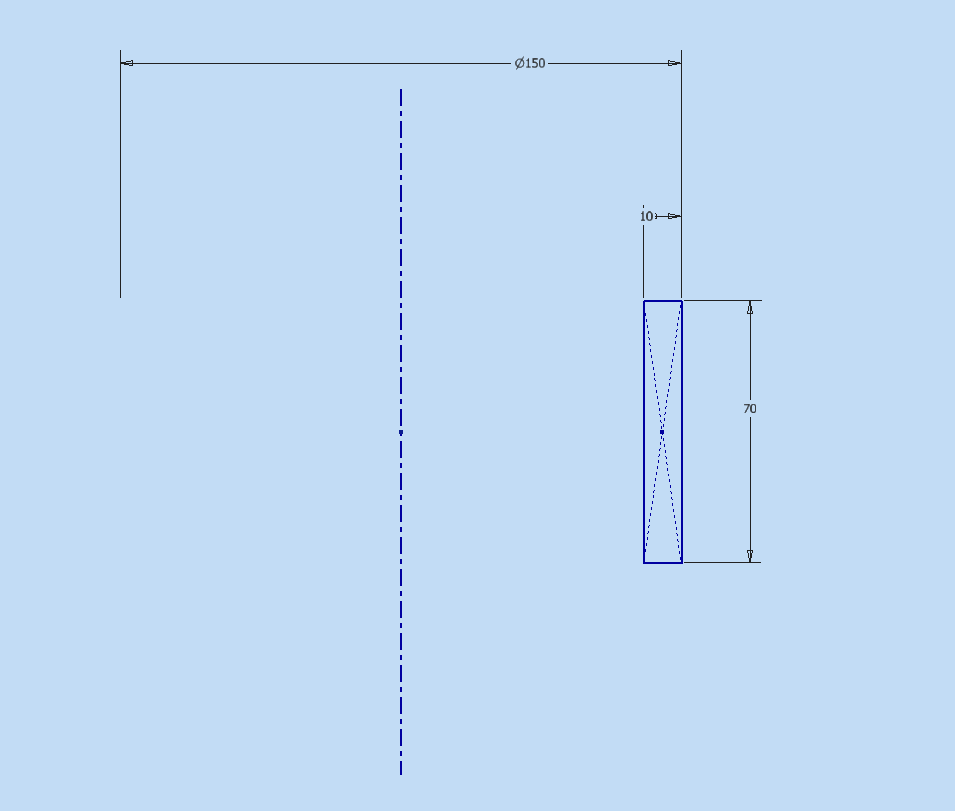

Domanda 9a ~ Part 3 ~	Creare una nuova parte Sul piano XY, lo schizzo COMPLETAMENTE vincolato con le dimensioni riportate in figura

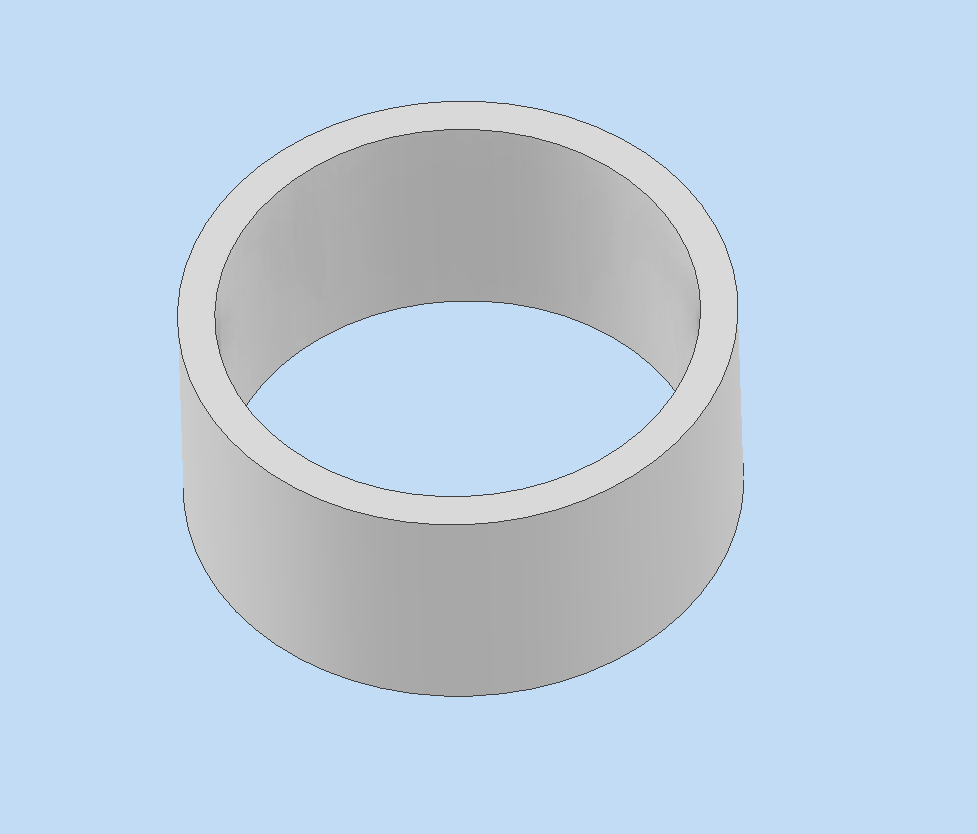

Domanda 9b ~ Part 3 ~	Realizzare un solido di rivoluzione (360°) come rappresentato in figura

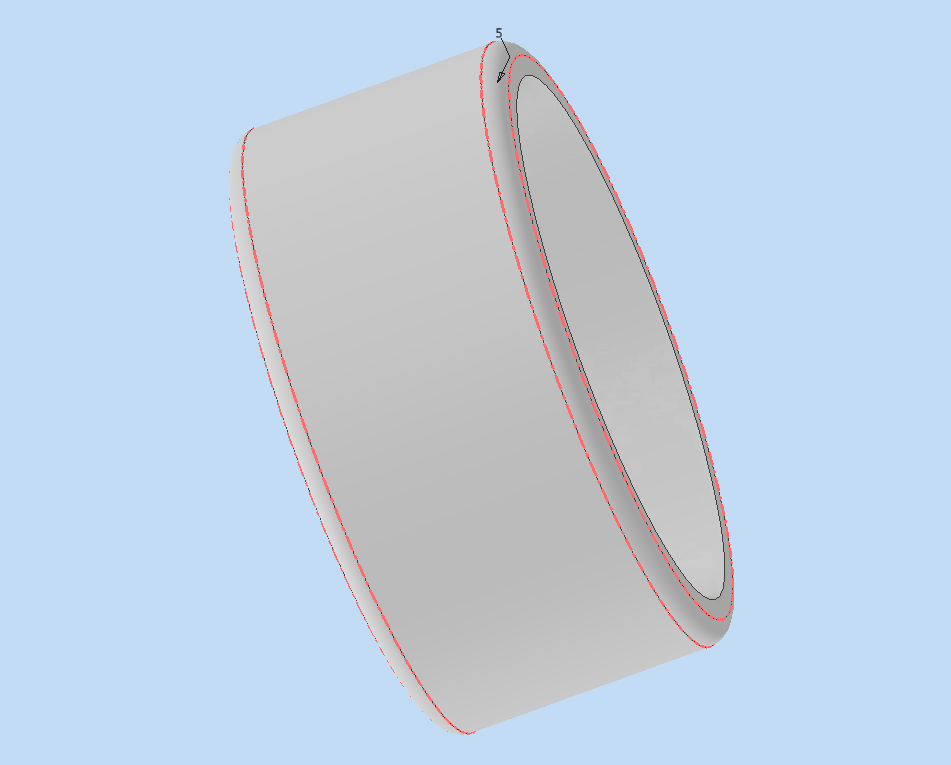

Domanda 10a ~ Part 3 ~	Aggiungere un raccordo R5 su entrambi gli spigoli come rappresentato in figura
Domanda 10b ~ Part 3 ~	Assegnare al solido il colore arancio come in figura.
	SALVARE IL FILE CON IL NOME	A2P3
Domanda 11a ~ Part 4 ~	Creare una nuova parte lamiera Con spessore 10mm, realizzando sul piano XY, lo schizzo con le dimensioni riportate nella figura
Domanda 11b ~ Part 4 ~	Estrudere di 100mm

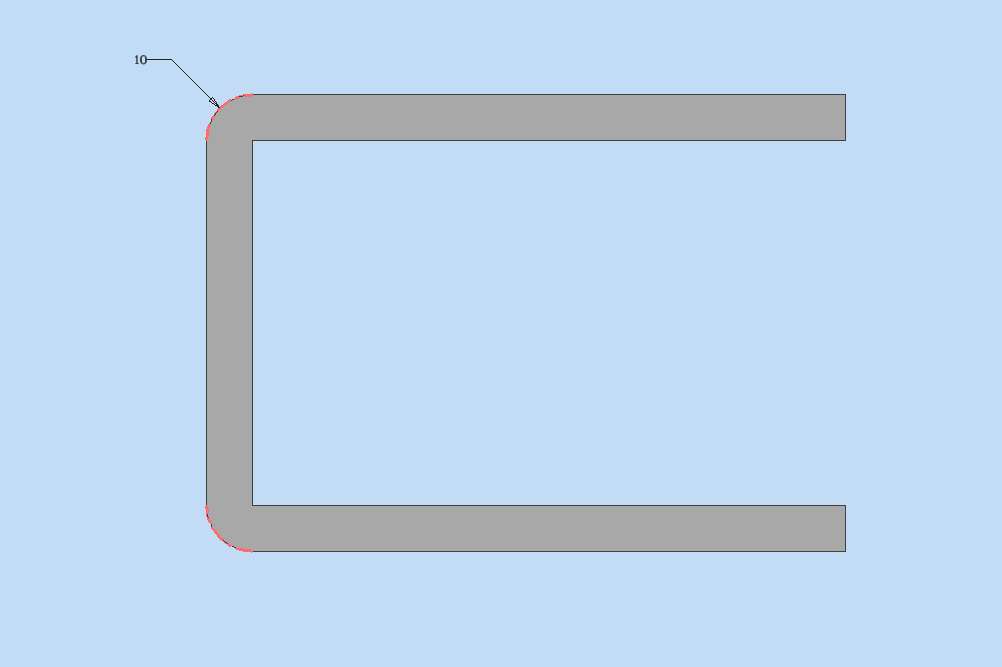

Domanda 11c ~ Part 4 ~	Aggiungere due raccordi R10 come rappresentato in figura
Domanda 12a ~ Part 4 ~	Realizzare su una faccia laterale uno schizzo come in figura

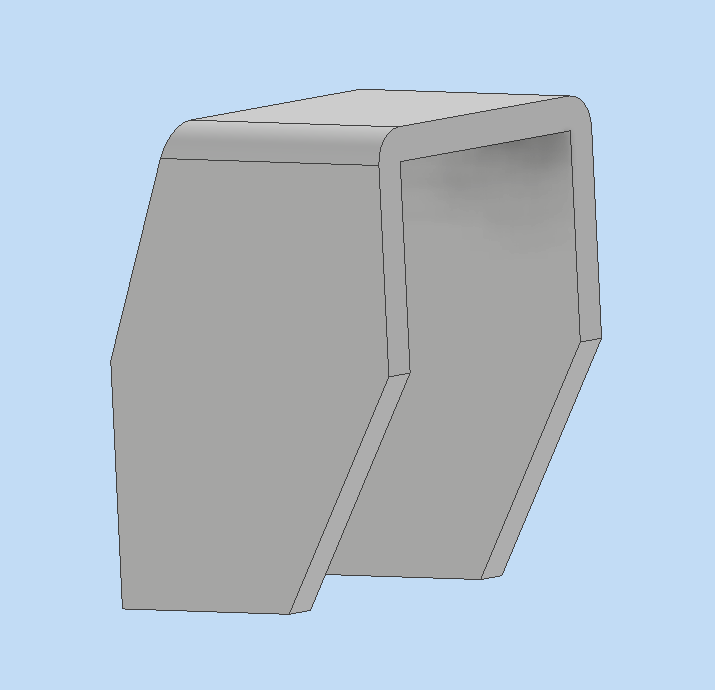

Domanda 12b ~ Part 4 ~	Applicare una lavorazione di taglio al fine di realizzare la parte come rappresentato in figura

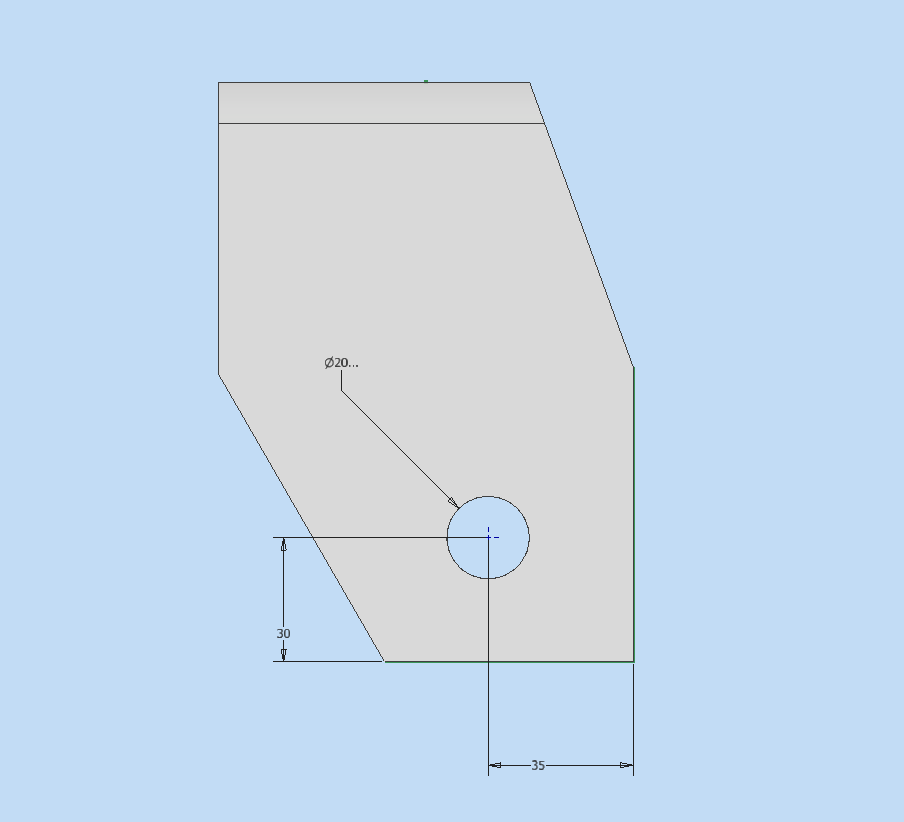

Domanda 13a ~ Part 4 ~	Realizzare su una faccia laterale un foro passante DIA 20 come rappresentato in figura
Domanda 13b ~ Part 4 ~	Aggiungere sui 4 angoli indicati un raccordo R25
Domanda 14 ~ Part 4 ~	Sulla faccia superiore realizzare un foro con DIA 30mm nel punto indicato in figura
	SALVARE IL FILE CON IL NOME	A2P4

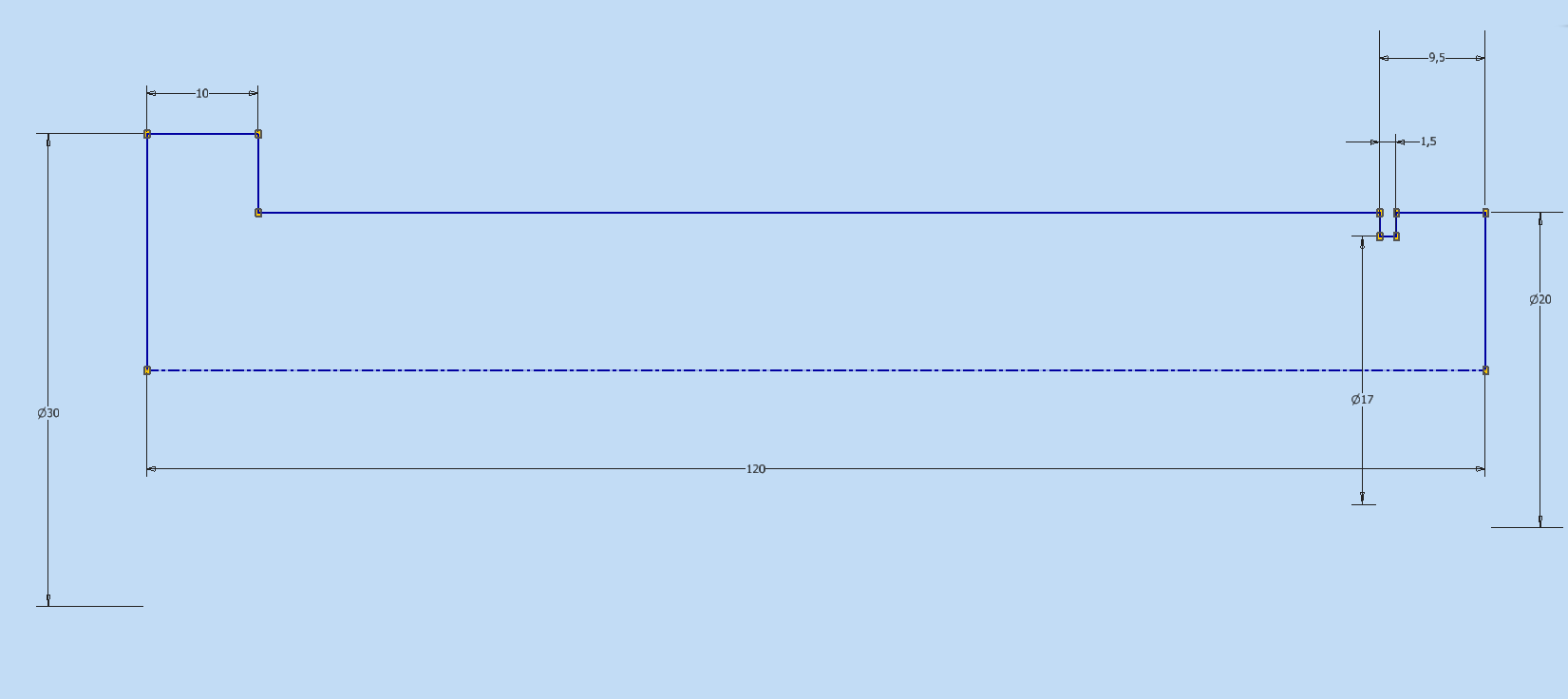

Domanda 15a ~ Part 5 ~	Creare una nuova parte Realizzare sul piano XY uno schizzo COMPLETAMENTE vincolato con le dimensioni riportate in figura

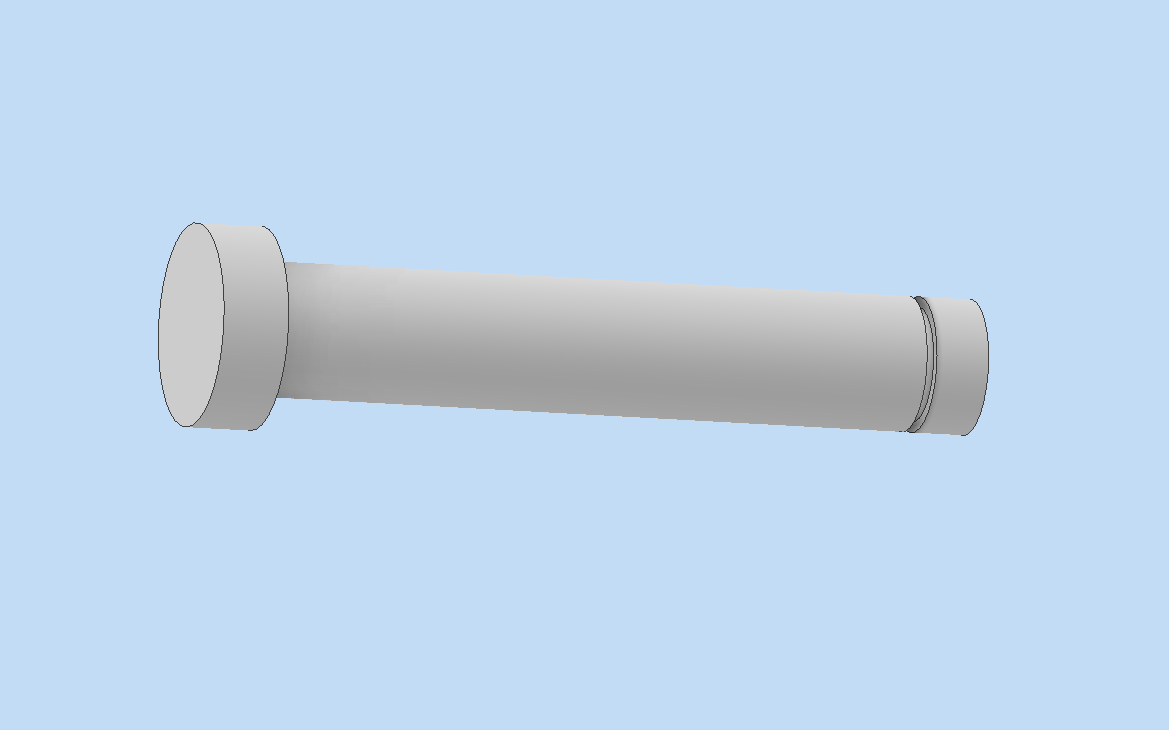

Domanda 15b ~ Part 5 ~	Creare una lavorazione di rivoluzione completa (360°) come rappresentato in figura
Domanda 16 ~ Part 5 ~	Inserire due smussi 1×45° sulle due estremità dell’albero come in figura
	SALVARE IL FILE CON IL NOME	A2P5

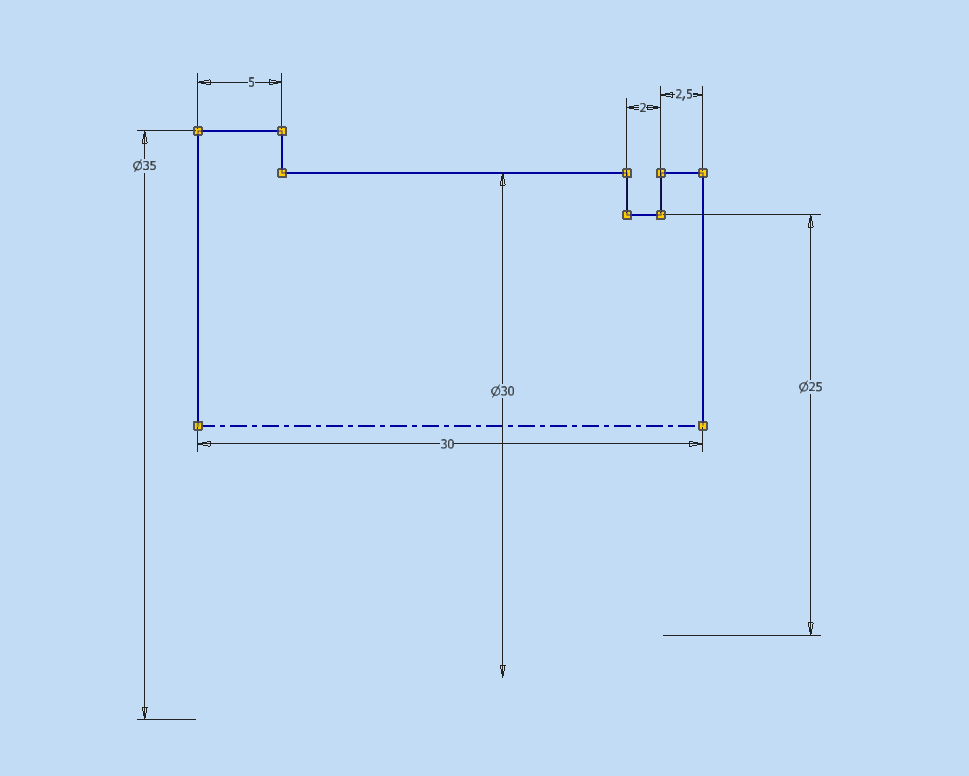

Domanda 17a ~ Part 6 ~	Creare una nuova parte Realizzare sul piano XY uno schizzo COMPLETAMENTE vincolato con le dimensioni riportate in figura

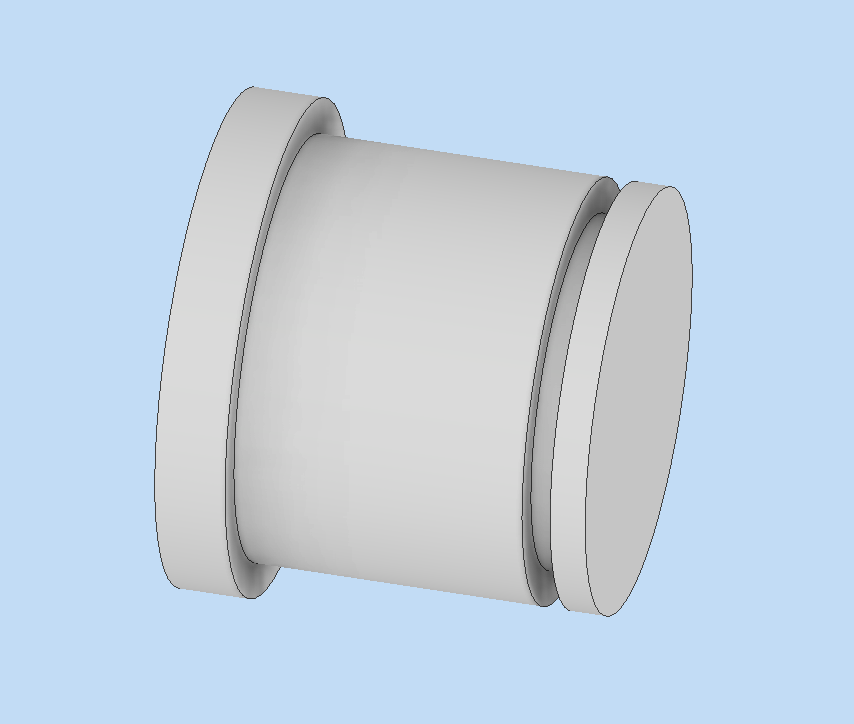

Domanda 17b ~ Part 6 ~	Creare una lavorazione di rivoluzione completa (360°) come in figura
	SALVARE IL FILE CON IL NOME	A2P6

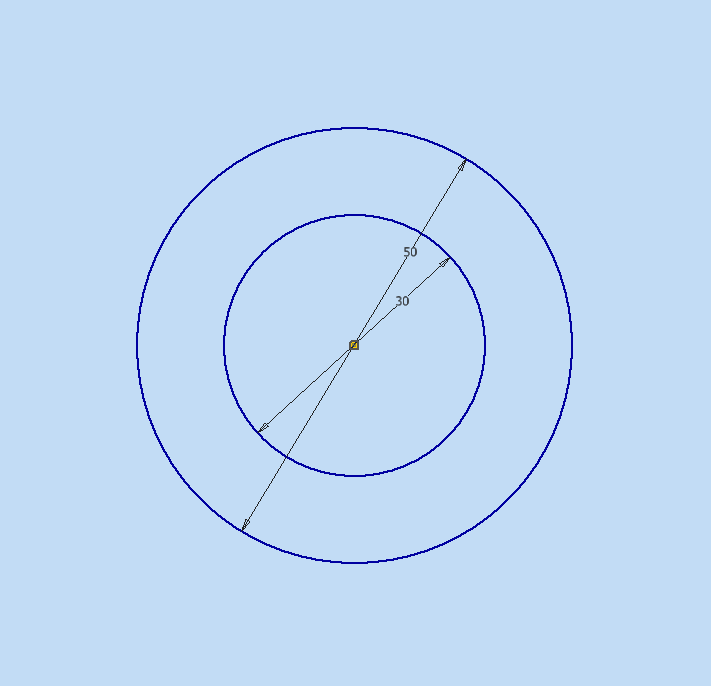

Domanda 18a ~ Part 7 ~	Creare una nuova parte Realizzare sul piano XY uno schizzo COMPLETAMENTE vincolato con le misure riportate in figura
Domanda 18b ~ Part 7 ~	Realizzare una estrusione di 5 mm simmetrica rispetto al piano XY
	SALVARE IL FILE CON IL NOME	A2P7
Domanda 19	Assegnando gli opportuni vincoli di posizione, realizzare un assieme come quello rappresentato in figura posizionando la parte A2P1 sul piano XY
	SALVARE IL FILE CON IL NOME	A2-ASSIEME
Domanda 20	Impostare come ambiente una sola luce ed aumentare la luminosità al 100%.
	SALVARE IL FILE CHIUDERE IL PROGRAMMA
