Sample Test CAD 3D – Test 2 – D03

Sample Test CAD 3D – Test 2 – Step 3

A.

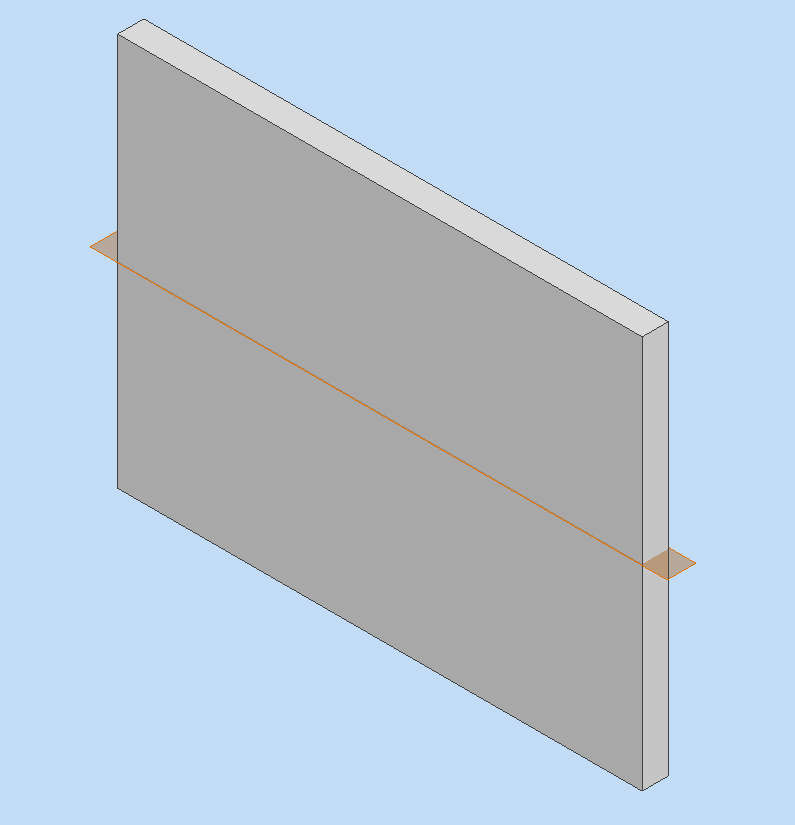

Inserire un piano che taglia longitudinalmente la parte, al centro, come indicato nella figura seguente

B.

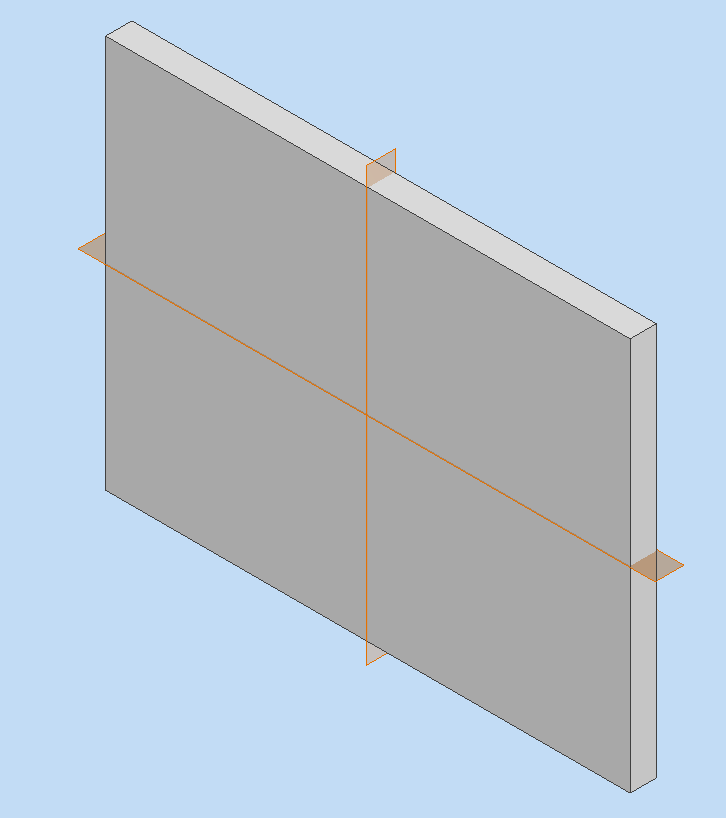

Inserire un piano che taglia trasversalmente la parte, al centro, come indicato nella figura.

C.

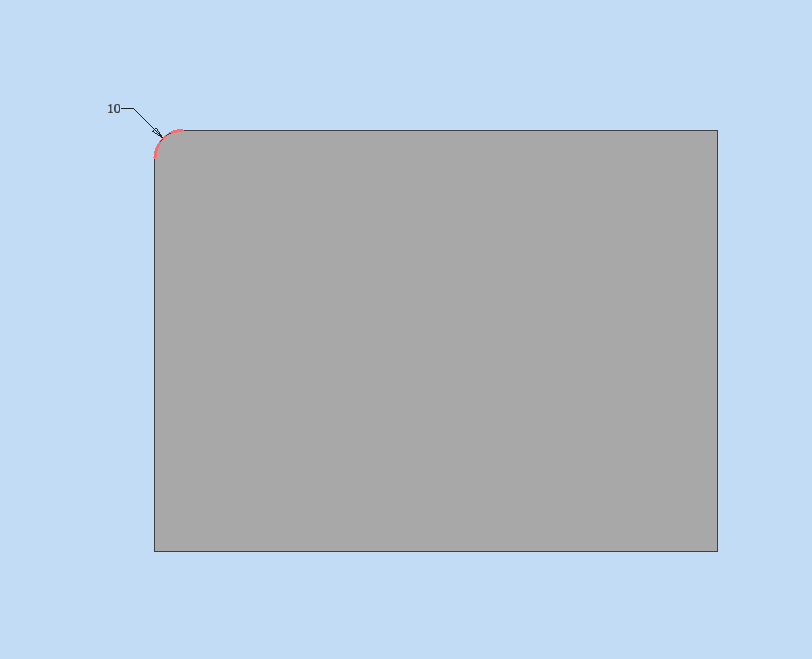

Inserire, per mezzo dell’apposito comando, uno raccordo R10 come rappresentato in figura

Salvare il file
