Sample Test CAD 3D – Test 2 – D07

Sample Test CAD 3D – Test 2 – Step 7

---

A.

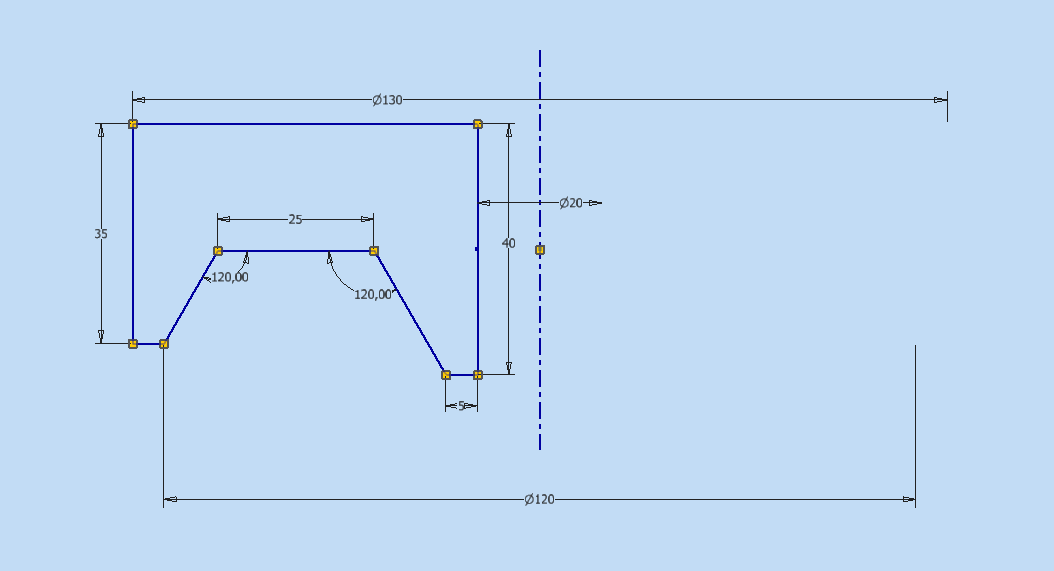

Creare una nuova parte, realizzando sul piano XY uno schizzo come riportato in figura



B.

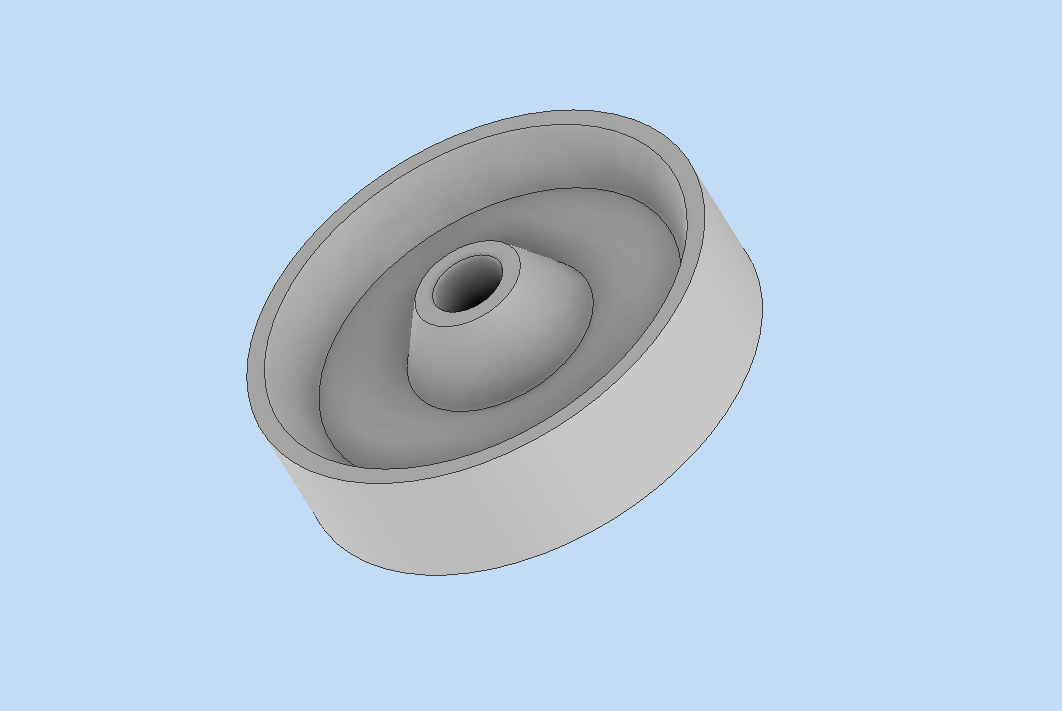

Concludere lo schizzo ed effettuare una lavorazione di rivoluzione completa come in figura

Salvare il file
